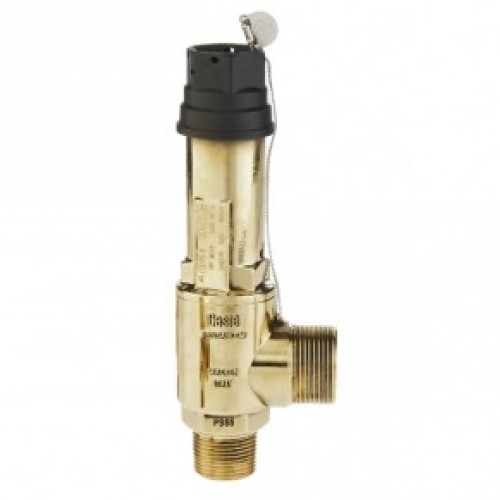

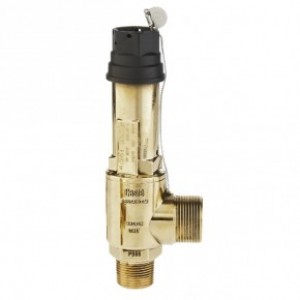

Предохранительный клапан Castel 3030/66C

Оборудование для работы под давлением на случай вероятного превышения допустимых пределов давления должно быть снабжено подходящими защитными устройствами типа предохранительных клапанов. Клапаны серии 3030 - несбалансированные предохранительные клапаны прямой нагрузки. Открытие клапана производится за счет давления среды на его седло, если давление превышает противодействующую силу пружины, удерживающей седло. Предохранительные клапаны данной серии применяются для защиты элементов установок от возможного избыточного давления, например: оборудования холодильных систем и тепловых насосов: конденсаторов, ресиверов, испарителей, баков, нагнетательных линий, теплообменников, маслоотделителей, трубопроводов, сосудов под давлением. Клапаны могут применяться для всех общепринятых хлорфторсодержащих хладагентов в жидком и газообразном состояниях. Также могут использоваться для воздуха или азота.



Корпус изготавливается штамповкой с последующей механической обработкой. В него входят следующие элементы: наконечник с гнездом под плоское уплотнение, направляющая седла, держатель пружины, резьбовое гнездо для регулирующей гайки.



Схема-чертеж предохранительного клапана Castel 3030:
