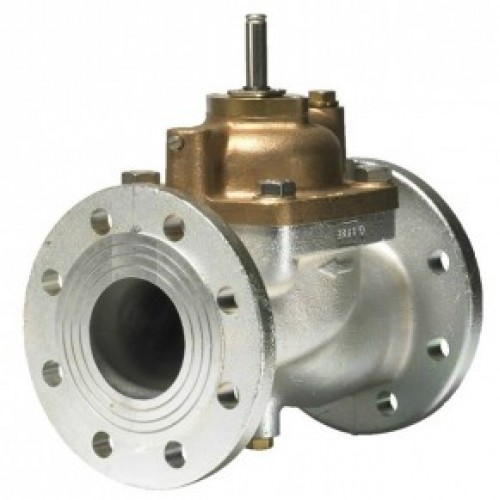

Електромагнітний клапан Danfoss EV220B 016D6100

EV220B 65-100 - серія двохпозиційних Двоходові електромагнітних клапанів, призначених для використання в потужних промислових установках з високими значеннями витрати робочого середовища.

Корпус клапана виготовляється з чавуну і передбачається фланцеве приєднання. Конструкція, що запобігає гідравлічні удари, і вбудований фільтр пілотної системи забезпечують надійну експлуатацію.

При відключенні напруги закриває пружина керуючої системи притискає тарілку клапана до регулюючого отвору. Тиск на поршні сервоприводу підвищується через компенсаційна отвір. Поршень сервоприводу закриває головне отвір, коли тиск на поршні стає рівним тиску на вході. Клапан залишається в закритому положенні до тих пір, поки відсутня подача напруги на котушку.

При подачі напруги на котушку якір і тарілка клапана піднімаються і відкривають регулює отвір. Оскільки регулює отвір більше вирівнюючого отвори, то тиск на поршні сервоприводу падає, і тому він піднімається, звільняючи головне отвір. Клапан буде залишатися відкритим до тих пір, поки на ньому підтримується мінімальний перепад тиску і поки на котушку подається напруга.
