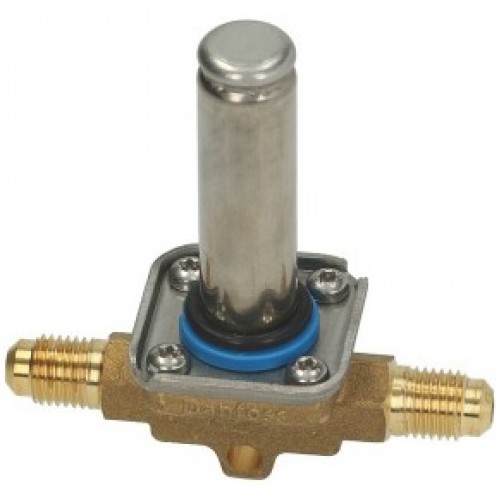

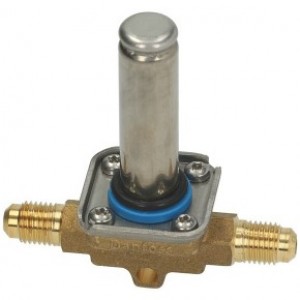

Вентиль (клапан) соленоїдний Danfoss EVR 10 032L8095

Соленоїдні вентилі типу EVR з сервоуправлением призначені для установки в рідинні і всмоктувальні лінії, а також трубопроводи гарячого газу з фторвмісними холодоагентом.

Вентилі EVR 10 - це сервоуправляемые вентилі 'плаваючою' мембраною. У центрі мембрани розміщений клапанний вузол пілота, виконаний з нержавіючої сталі. Тефлоновий клапан пілотного вентиля кріпиться безпосередньо до сердечника котушки.

Коли котушка знеструмлена, основний клапанний вузол і клапанний вузол пілота закриті. Вони підтримуються в закритому стані під дією ваги сердечника, сили стискання пружини і різниці тисків між вхідним і вихідним каналами.

Коли на котушку подається харчування, її осердя втягується магнітним полем і відкриває клапанний вузол пілота. При цьому тиск над мембраною стравлюється, т. к. простір над мембраною з'єднується з вихідним каналом вентиля. Різниця тисків між вхідним і вихідним каналами відводить мембрану від клапанного вузла основного вентиля і повністю відкриває його. Таким чином, для відкриття вентиля і підтримання його у відкритому стані необхідна певна мінімальна різниця тисків. Для вентилів EVR 10 ця різниця тисків становить 0,05 бар.

Коли котушка знеструмлюється, клапанний вузол пілота закривається. Через вирівнюючі отвори в мембрані тиск в порожнині над мембраною зростає до вхідного тиску, і вона закриває основний клапанний вузол.
