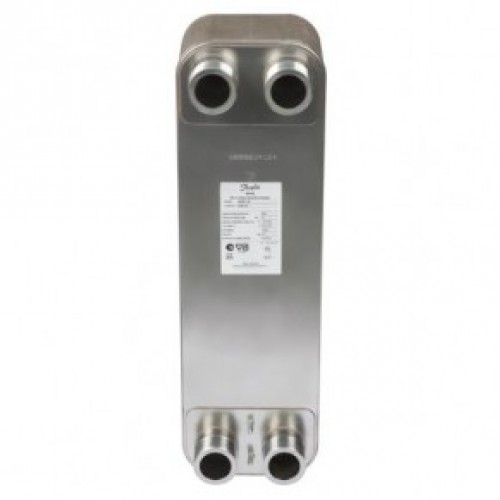

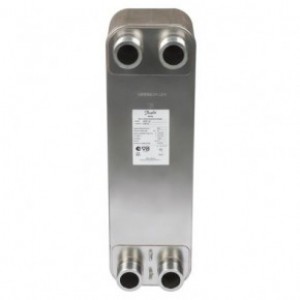

Danfoss XB59M-1-60 пластинчатий теплообмінник

Danfoss XB 59М - паяний пластинчастий теплообмінник, розроблений з використанням революційної технології, заснованої на микроканальной структурі поверхні пластини. Застосовується в системах тепло - та холодопостачання. Модель характеризується високим коефіцієнтом теплопередачі, заснованим на унікальній технології. Кількість пластин залежить від необхідної теплопродуктивності, температур (dT), допустимого перепаду тисків. Переваги застосування в порівнянні з традиційними теплообмінниками: підвищена енергоефективність при менших грошових витрат, більш високий коефіцієнт теплопередачі, низькі втрати тиску, більший термін служби.



Середа - вода/гліколевий розчин з концентрацією до 50%. Тип пластин - M. Обсяг одного каналу - 0,16 літр. Площа поверхні теплообміну однієї пластини - 0,1 м2. Тип приєднання - зовнішня трубна різьба по DIN ISO 228/1. Розмір приєднання G 2 A. Довжина патрубків - 52 мм, Матеріал пластин - нержавіюча сталь EN 1.4404. Матеріал припою - мідь.



Схема-креслення теплообмінника Danfoss XB59M:
