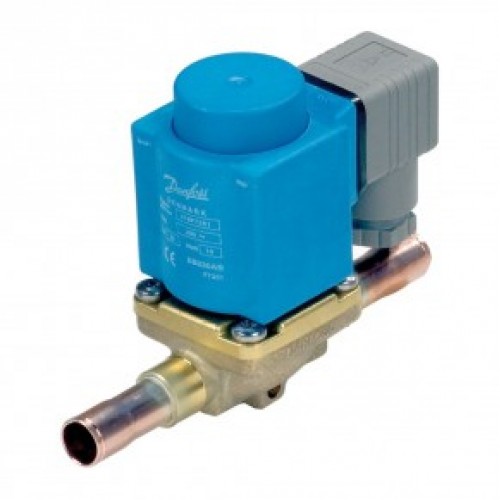

Вентиль (клапан) соленоїдний Danfoss EVO 102 032L2060

Соленоїдний вентиль типу EVO призначений для установки в рідинні та всмоктувальні лінії, а також трубопроводи гарячого газу з фторсодержащим холодоагентом. Використовується з фреонами R22 / R407с, R134a, R404a / R507, R410a, R407a, R32, R290, R600, R600a, R1234yf, R1234ze, R404a, R407f, R407h, R125, R152a, R448a, R449a, R452a і R450a.

Сервоуправляемий вентиль з 'плаваючою' мембраною. У центрі мембрани розміщений клапанний вузол пілота, виконаний з нержавіючої сталі. Тефлоновий клапан пілотного вентиля кріпиться безпосередньо до сердечника котушки.

Коли котушка знеструмлена, основний клапанний вузол і клапанний вузол пілота закриті. Вони підтримуються в закритому стані під дією ваги сердечника, сили стискання пружини і різниці тисків між вхідним і вихідним каналами.

Коли на котушку підключений до джерела живлення, її сердечник втягується магнітним полем і відкриває клапанний вузол пілота. При цьому тиск над мембраною стравливается, тому що простір над мембраною з'єднується з вихідним каналом вентиля. Різниця тисків між вхідним і вихідним каналами відводить мембрану від клапанного вузла основного вентиля і повністю відкриває його. Таким чином, для відкриття вентиля і підтримки його у відкритому стані необхідна певна мінімальна різниця тисків (0,03 бар).

Коли котушка знеструмлюється, клапанний вузол пілота закривається.Через вирівнюють отвори в мембрані тиск в порожнині над мембраною зростає до вхідного тиску, і вона закриває основний клапанний вузол.

Соленоїдний вентиль EVO комплектуються котушкою BB230AS 230V / 50Hz (018F7351) і штекером для котушки Pg9 (042N0156). Відповідний клапан - EVR 6 (032L1213).
