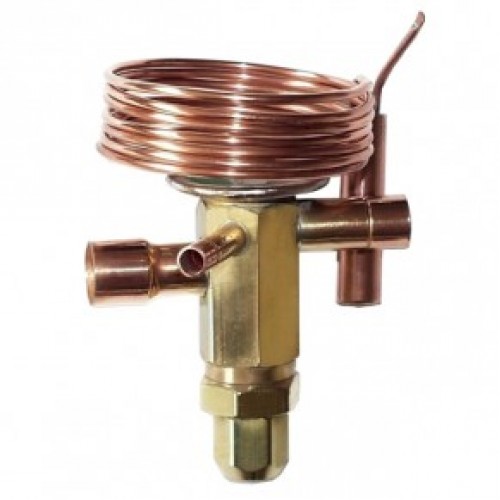

ТРВ (терморегулюючий вентиль) Alco Controls TX3-N34

Термо-розширювальні вентилі Alco Controls серії TX3 призначені для систем кондиціонування повітря, теплових насосів, комерційних холодильних установок. Вентилі серії TX3 ідеально відповідають вимозі цих систем, поєднуючи компактний і герметичний дизайн з точним і стабільним управлінням в широких діапазонах температур кипіння і навантаження.



ТРВ Alco Controls регулюють перегрів холодоагенту на виході з випарника. Він виконує функцію дросселирующего пристрою між сторонами високого і низького тиску в холодильній системі, регулюючи швидкість витікання холодоагенту відповідно до швидкості кипіння рідини в випарнику. Таким чином, поверхня випарника використовується повністю, і рідкий холодоагент не проникає в компресор. В умовах, коли дійсний перегрів перевищує уставку, ТРВ пропускає у випарник більше рідкого холодоагенту. І, відповідно, вентиль зменшує проток холодоагенту при фактичному перегрів нижче заданого значення.



Робота ТРВ з газової заправкою визначається найнижчою температурою в будь-якій частині розширювального пристрою (силовий елемент, капілярна трубка або термобаллон). Якщо мінімальна температура виникає поза термобаллона, можливі порушення в роботі ТРВ (такі, як нестабільний низький тиск або надмірний перегрів). ТРВ Alco Controls з газової заправкою підтримують функцію обмеження максимального тиску (MOP).Крім того, вони оснащені термобаллон з баластом, який забезпечує повільне відкриття і швидке закриття ТРВ.



Схема-креслення ТРВ Alco Controls TX3-N34:
