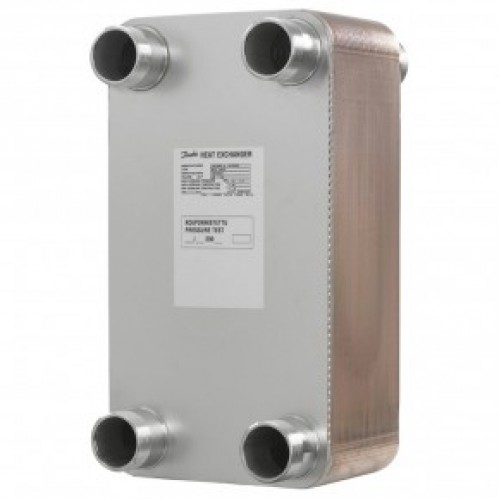

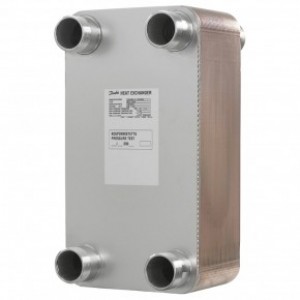

Danfoss XB04-2-26/26 пластинчатий теплообмінник

Паяний теплообмінник XB04 призначений для застосування в системах опалення, гарячого водопостачання, холодопостачання, установок для вентиляції і кондиціонування. В теплообміннику за рахунок високої турбулентності потоку забезпечується принцип самоочищення. Кількість пластин залежить від необхідної теплопродуктивності, діапазону температур і допустимого перепаду тисків. Двуходовой теплообмінник рекомендується використовувати в системах гарячого водопостачання для двоступінчастої змішаної схеми. Двоходовий теплообмінник здатний охолоджувати мережеву воду до температури нижче розрахункової, тобто до 25 °С. Таким чином, з-за великої різниці між реальною і розрахункової температурами, забезпечуються менший витрата теплоносія і оптимальне значення площі поверхні теплообміну.



Середа - вода/гліколевий розчин з концентрацією до 50%. Обсяг одного каналу - 0,06 літра. Площа поверхні теплообміну однієї пластини - 0,02 м2. Тип приєднання - зовнішня різьба. Розмір приєднання - G 3/4' A. Матеріал пластин - нержавіюча сталь EN 1.4404. Матеріал припою - мідь.



Схема-креслення теплообмінника Danfoss XB04-2:
