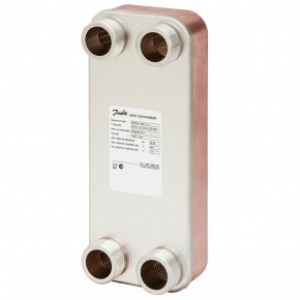

Danfoss XB37M-1-26 (50 мм) пластинчатий теплообмінник

Паяні теплообмінники серії XB37 застосовуються в системах опалення, гарячого водопостачання, холодопостачання для вентиляційних установок і кондиціонерів. Паяні пластинчасті теплообмінники виготовляються з пластин різного типорозміру. В теплообміннику за рахунок різної конфігурації високої турбулентності потоку забезпечується принцип самоочищення. Кількість пластин залежить від необхідної теплопродуктивності, діапазону температур і допустимого перепаду тисків.



Середа - вода/гліколевий розчин з концентрацією до 50%. Тип пластин - M. Обсяг одного каналу - 0,07 літр. Площа поверхні теплообміну однієї пластини - 0,056 м2. Тип приєднання - зовнішня трубна різьба по DIN ISO 228/1. Розмір приєднання G 1 A. Довжина патрубків - 50 мм, Матеріал пластин - нержавіюча сталь EN 1.4404 (AISI316L). Матеріал припою - мідь.



Схема-креслення теплообмінника Danfoss XB37M-1:
